太陽光パネル

サッシの取り付けが終わり次は太陽光パネルを乗せていきます

使ったパネルはこちら

 リエッセなので車の屋根?天井?の寸法は大きいので5枚使用することにします。

架台を使ってパネルタイプの物を取り付ける方法もありますが今回はフレキシブル(柔軟性がある)タイプの物にして屋根に直接固定します。

屋根に穴を開けてビスやボルトで固定するのも嫌なので両面テープと接着剤を併用して貼り付けてみます。

とは言え走行中に剥がれてしまっては危険ですので強力な接着剤を使います。

船舶で使用されるこちらの物を使用します。

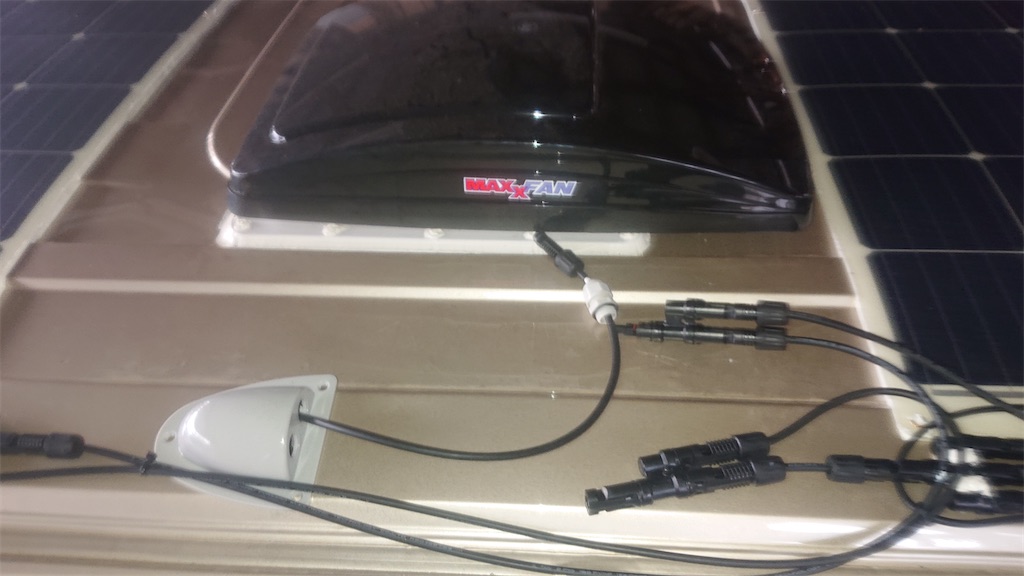

位置を出して慎重に貼り付けていきます。貼り付け終わったら次はケーブルで繋いでいきます。専用の並列用コネクターを使って各パネルを繋いで写真の様なジャンクションボックスを使って車内へケーブルを引き入れます。

 f:id:mounii:20240727083416j:image

車内へ引き入れてからは壁の中を這わして電源類をまとめてあるベッド下へ。

MPPTチャージコントローラーに接続して、更にそこからサブバッテリーに繋いでいきます。万が一の為、間にはそれぞれヒューズを用います。

だいたいこんな感じです

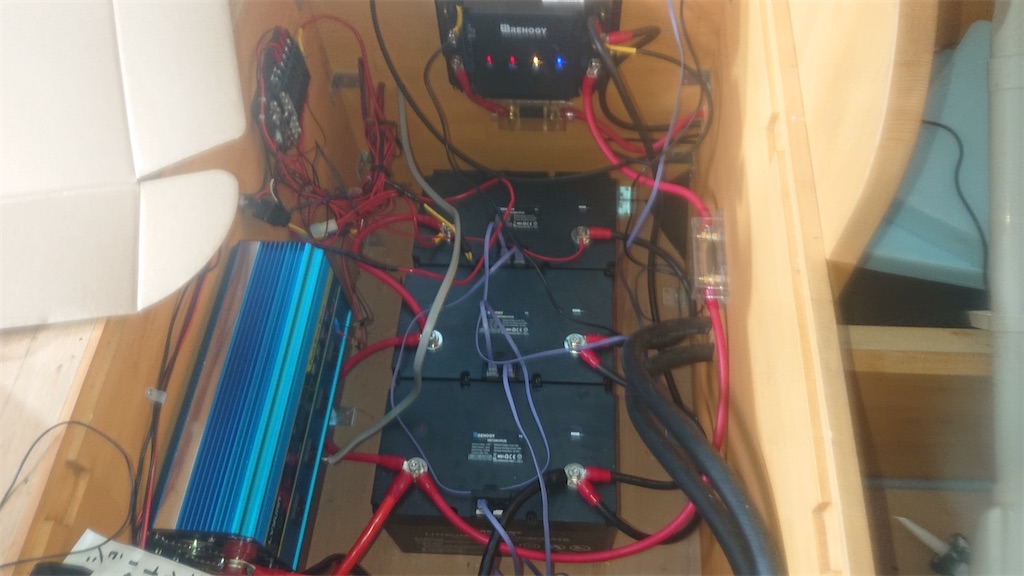

電源ボックス

写真奥に見えるのがチャージコントローラーでその下にあるのがヒューズですね。

そしてサブバッテリーに接続しています。詳しい内容は電源編で書こうかなと思います。

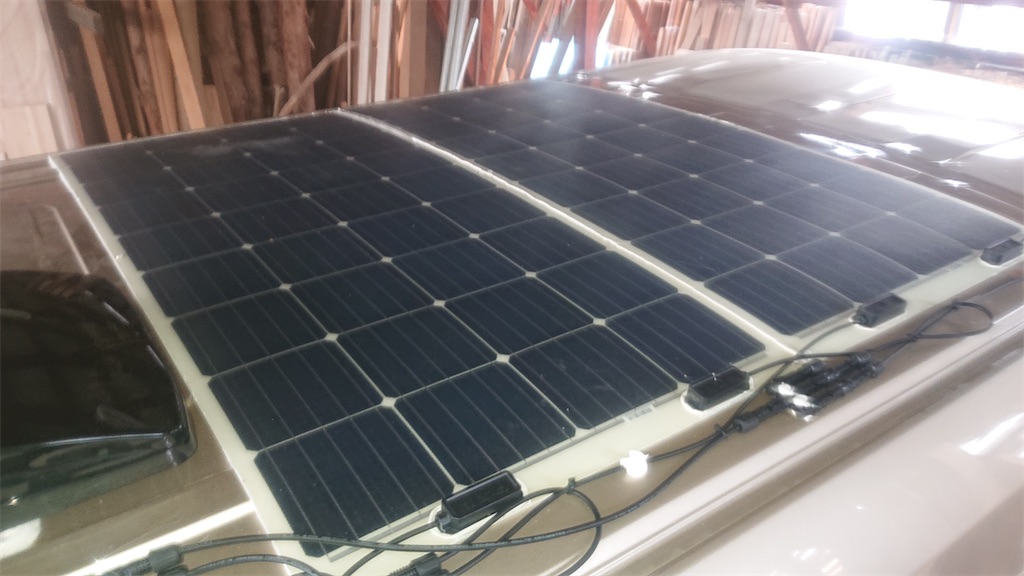

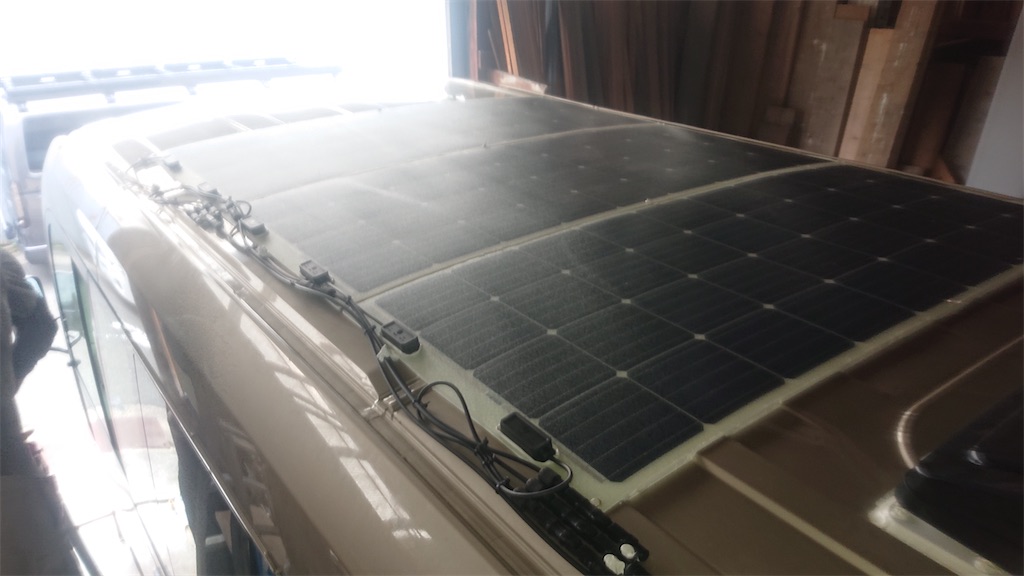

試運転して充電ができていることを確認したら屋根のケーブルを整理してひとまず太陽光パネルは完成です

f:id:mounii:20240727085056j:image
f:id:mounii:20240727085053j:image

次は給水給湯編かな
